رولات الجيوتكستايل (Geotextile): أنواعها، استخداماتها، مواصفاتها وطرق تركيبها وحمايتها

تُعتبر رولات الجيوتكستايل (Geotextile Rolls) من المواد الهندسية المهمة في مشاريع البناء والبنية التحتية، حيث تُستخدم في أعمال الطرق، والأساسات، وتصريف المياه، وحماية أنظمة العزل المائي، وتثبيت التربة، وفصل طبقات المواد الإنشائية.

وتتميز أقمشة الجيوتكستايل بقدرتها على أداء عدة وظائف هندسية، تشمل الفصل (Separation)، والترشيح (Filtration)، والتصريف (Drainage)، والتسليح (Reinforcement)، والحماية (Protection)، مما يجعلها أحد المكونات الأساسية لأنظمة المواد الجيوصناعية (Geosynthetics).

أولاً: ما هو الجيوتكستايل (Geotextile)؟

الجيوتكستايل هو نسيج هندسي صناعي نفّاذ للمياه، يُصنع عادةً من ألياف البوليمرات مثل البولي بروبيلين (Polypropylene – PP) أو البوليستر (Polyester – PET).

يُصنع على شكل رولات بأطوال وعروض مختلفة، ويُستخدم بين طبقات التربة أو المواد الإنشائية لتحقيق وظائف محددة، مثل منع اختلاط التربة بالحصمة، والسماح بتصريف المياه مع الحد من انتقال الحبيبات الدقيقة، أو حماية أغشية العزل المائي من التلف الميكانيكي.

ويجب التمييز بين الجيوتكستايل والجيوغشاء (Geomembrane)، فالجيوتكستايل التقليدي مادة نفّاذة للمياه وليس بديلاً عن أنظمة العزل المائي.

ثانياً: أنواع رولات الجيوتكستايل

الجيوتكستايل غير المنسوج (Non-Woven Geotextile)

يُصنع من ألياف صناعية مترابطة ميكانيكياً باستخدام الإبر (Needle-Punched)، أو بطرق تصنيع أخرى مثل الربط الحراري.

أهم استخداماته:

• حماية أغشية العزل المائي (Waterproofing Membranes).
• تغليف مواسير الصرف المثقبة وطبقات الحصمة.
• فصل طبقات التربة والمواد الإنشائية.
• الترشيح في أنظمة تصريف المياه.
• حماية الجيوغشاء (Geomembrane) في الخزانات والبحيرات الصناعية.

يُعتبر من أكثر الأنواع استخداماً في أعمال العزل والصرف والحماية، نظراً لمرونته وخصائصه في الترشيح وامتصاص تأثير الاحتكاك والضغط الموضعي.

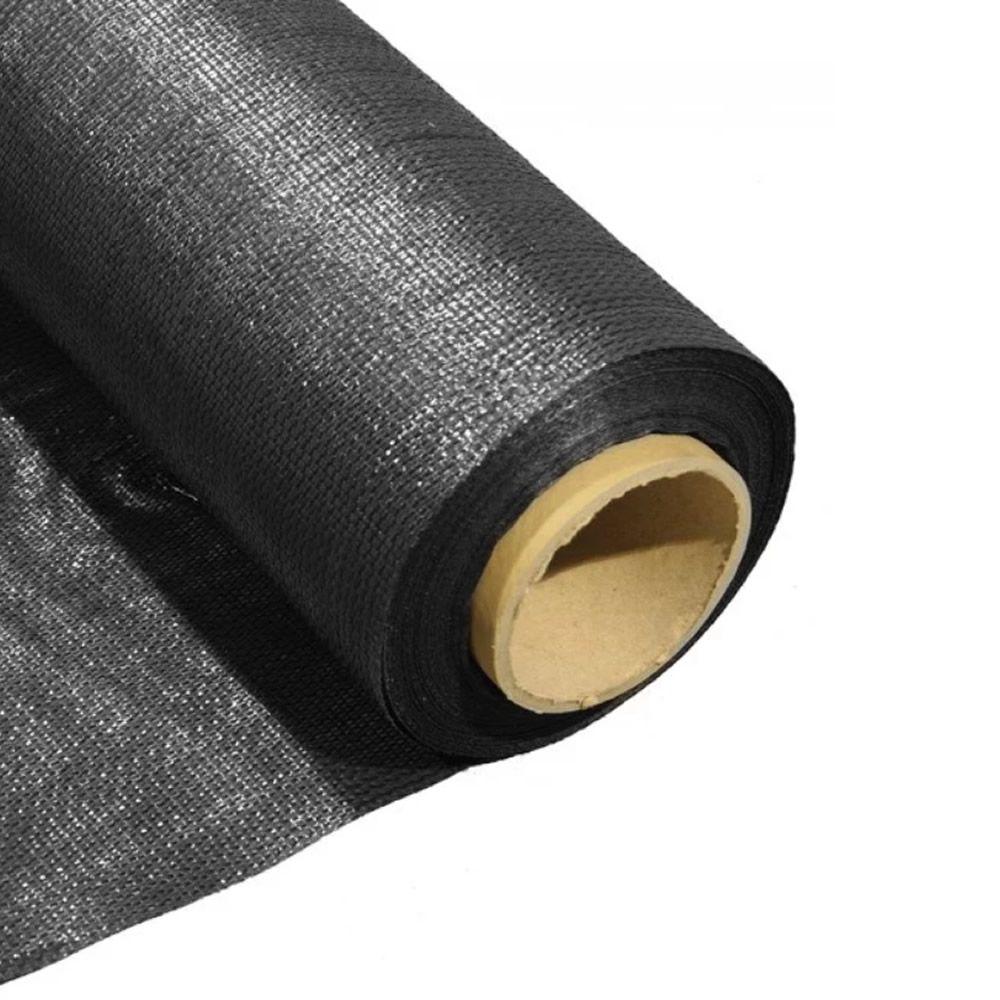

 الجيوتكستايل المنسوج (Woven Geotextile)

يُصنع بتشابك خيوط أو شرائط صناعية وفق نظام نسج منتظم، مما يمنحه خصائص مقاومة شد مناسبة لتطبيقات محددة.

أهم استخداماته:

• تدعيم طبقات التربة في الطرق.
• فصل التربة الضعيفة عن طبقات الردم.
• إنشاء الطرق المؤقتة وساحات العمل.
• بعض تطبيقات تثبيت المنحدرات والجدران الترابية المدعمة.

تختلف خصائص نفاذية المياه ومقاومة الشد بين منتجات الجيوتكستايل المنسوج، لذلك يجب اختيار النوع وفقاً للمتطلبات التصميمية، وليس اعتماداً على طريقة تصنيعه فقط.

ثالثاً: الاستخدامات الهندسية لرولات الجيوتكستايل

حماية العزل المائي (Waterproofing Protection)

يُستخدم الجيوتكستايل في حماية بعض أنظمة العزل المائي للأساسات، والخزانات، وأحواض المياه، والأسطح، عند اعتماد النظام من المصمم والمصنّع.

تعمل طبقة الجيوتكستايل على تقليل احتمالية حدوث الثقوب والخدوش الناتجة عن احتكاك أغشية العزل بالحصمة أو الأسطح الخشنة.

وقد يتم تركيب طبقة حماية أسفل غشاء العزل أو أعلاه، أو على الجهتين، بحسب تفاصيل النظام المعتمد. وفي بعض التطبيقات، تُستخدم ألواح حماية إضافية (Protection Boards) عند الحاجة إلى مقاومة أعلى للصدمات أثناء الردم.



أنظمة تصريف المياه (Drainage Systems)

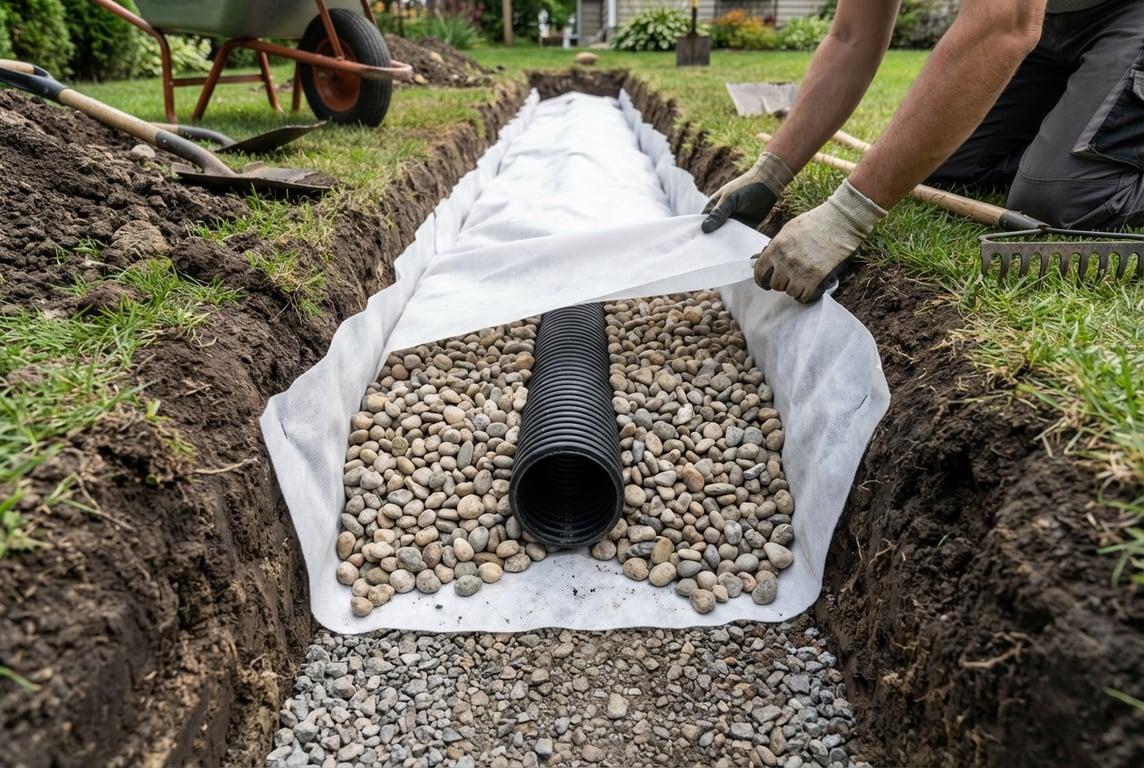

يُركّب الجيوتكستايل حول مواسير الصرف المثقبة وطبقات الحصمة، ليسمح بمرور المياه ويحدّ من انتقال دقائق التربة إلى نظام التصريف.

ويُستخدم في أنظمة الصرف خلف الجدران الاستنادية، وحول الأساسات، وفي الخنادق والمناطق المزروعة.

 أعمال الطرق (Road Construction)

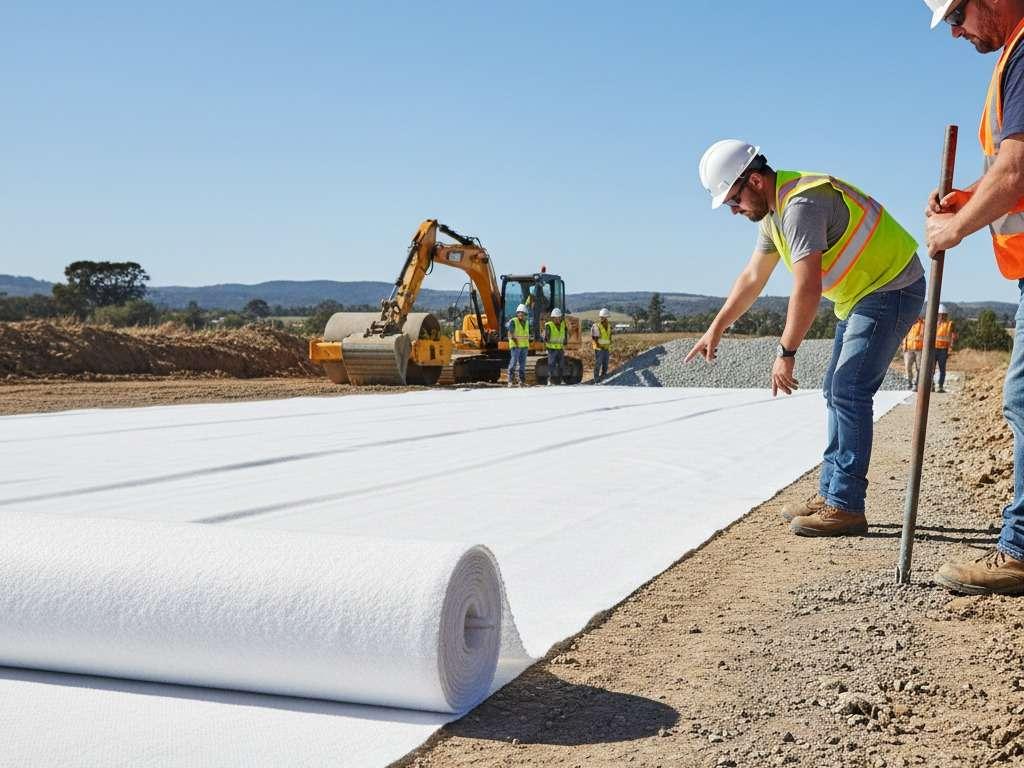

يُستخدم الجيوتكستايل بين التربة الطبيعية (Subgrade) وطبقات المواد الحصوية (Subbase)، بهدف منع اختلاط المواد الدقيقة بالطبقات الحصوية والمحافظة على خصائصها.

يساعد ذلك في الحفاظ على أداء طبقات الرصف وتقليل فقدان سماكتها الفعالة نتيجة اختلاط التربة بالحصمة.

  تثبيت التربة (Soil Stabilization)

يساعد الجيوتكستايل المناسب على تحسين أداء بعض أنظمة الردم فوق التربة الضعيفة، من خلال الفصل وتوفير مقاومة شد عند تصميمه لهذه الوظيفة.

ومع ذلك، لا يُعتبر بديلاً تلقائياً عن تحسين التربة أو الجيوجريد (Geogrid)، إذ يعتمد استخدامه على نتائج الفحوصات الجيوتقنية والحسابات التصميمية.

 حماية المنحدرات ومكافحة الانجراف (Erosion Control)

يُستخدم أسفل طبقات الحجارة (Riprap) في حماية ضفاف الأودية والقنوات المائية والمنحدرات، حيث يعمل كطبقة ترشيح تمنع انجراف حبيبات التربة مع السماح بمرور المياه.

رابعاً: المواصفات الفنية والفحوصات القياسية

تختلف المتطلبات الفنية لرولات الجيوتكستايل بحسب الوظيفة المطلوبة وظروف الاستخدام، ولا يجوز اعتماد وزن الرول وحده مؤشراً على جودته.

ومن أهم المواصفات والفحوصات الدولية المستخدمة:

الخاصية الفنية

المواصفة أو طريقة الفحص

• الوزن لكل متر مربع (Mass per Unit Area)ASTM D5261
• مقاومة الشد بطريقة GrabASTM D4632
• مقاومة الثقب (CBR Puncture)ASTM D6241
• مقاومة التمزق (Trapezoid Tear)ASTM D4533
• النفاذية المائية (Permittivity)ASTM D4491/D4491M
• حجم الفتحات الظاهري (AOS)ASTM D4751
• سماكة القماشASTM D5199
• مقاومة التدهور بالأشعة فوق البنفسجيةASTM D4355
• متطلبات الجيوتكستايل في تطبيقات الطرقAASHTO M288

وتتوفر منتجات الجيوتكستايل بأوزان مختلفة، مثل 100 و150 و200 و250 و300 و400 و500 غرام/م² وغيرها، إلا أن هذه الأوزان لا تمثل درجات جودة موحدة، كما لا تحدد بمفردها ملاءمة المنتج للتطبيق.

ملاحظة هندسية: يجب أن تعتمد الموافقة الفنية على نتائج فحوصات الشد والثقب والنفاذية والفتحات الظاهرية، بالإضافة إلى الوزن والسماكة، ومطابقتها لمتطلبات المشروع.

خامساً: مميزات الجيوتكستايل

يقدم الجيوتكستايل مجموعة من المزايا عند اختياره وتركيبه بالشكل الصحيح:

1. سهولة التركيب: يتوفر على شكل رولات يمكن فردها وقصها وتشكيلها وفق متطلبات الموقع.
2. حماية أنظمة العزل: يقلل مخاطر التلف الميكانيكي للأغشية عند اختيار منتج مناسب.
3. تحسين أداء التصريف: يسمح بمرور المياه مع الحد من انتقال حبيبات التربة.
4. فصل الطبقات: يقلل اختلاط مواد الردم والحصمة بالتربة الناعمة.
5. تقليل أعمال الصيانة: قد يساهم في إطالة العمر التشغيلي لبعض الأنظمة الإنشائية.
6. المرونة في الاستخدام: يمكن تطبيقه في الطرق والأساسات والخزانات وأنظمة الصرف.
7. تحسين كفاءة استخدام المواد: قد يقلل هدر المواد الحصوية ويحد من الحاجة إلى بعض أعمال الاستبدال، بحسب التصميم وظروف المشروع.

سادساً: عيوب الجيوتكستايل ومحددات استخدامه

رغم مزاياه، يجب الانتباه إلى بعض المحددات الفنية:

• الحساسية للأشعة فوق البنفسجية: يمكن أن يؤدي التعرض المطول لأشعة الشمس إلى تدهور خواص بعض المنتجات.
• التعرض للثقب والتمزق: قد تتضرر الأقمشة نتيجة الأحجار الحادة أو معدات الردم.
• احتمالية الانسداد (Clogging): قد يحدث عند اختيار فتحات ترشيح غير مناسبة لطبيعة التربة والمياه.
• تفاوت المقاومة الكيميائية: تختلف بحسب نوع البوليمر والبيئة المحيطة.
• عدم توفير العزل المائي: لا يمنع الجيوتكستايل التقليدي مرور المياه.
• الحاجة إلى تصميم مناسب: قد يؤدي استخدام نوع غير ملائم إلى ضعف أداء الفصل أو الترشيح أو الحماية.

سابعاً: طريقة تركيب الجيوتكستايل (Geotextile Installation)

الخطوة الأولى: تجهيز السطح

يجب تنظيف السطح من الأحجار الحادة والمخلفات والأجسام البارزة، ومعالجة أي مناطق قد تؤدي إلى تلف القماش. كما ينبغي التأكد من جاهزية طبقات التربة أو العزل وفق المخططات والمواصفات.

الخطوة الثانية: فرد الرولات

تُفرد رولات الجيوتكستايل باتجاه مناسب لطبيعة العمل، مع التأكد من عدم وجود تجاعيد أو شد مفرط أو تلف ظاهر.

الخطوة الثالثة: تنفيذ التراكبات (Overlaps)

يجب تنفيذ تراكب كافٍ بين الرولات المتجاورة لمنع تشكل الفواصل أو انتقال التربة بين الطبقات.

وقد تتراوح التراكبات الشائعة في بعض التطبيقات بين 300 و600 ملم، إلا أن مقدار التراكب النهائي يعتمد على وظيفة الجيوتكستايل وطبيعة التربة وحالة السطح والمتطلبات التعاقدية.

وقد تتطلب التربة الضعيفة أو التطبيقات المائية تراكبات أكبر أو وصلات مخيطة (Sewn Seams).

الخطوة الرابعة: التثبيت

يمكن استخدام دبابيس تثبيت مناسبة (Anchor Pins) في التطبيقات التي تسمح بذلك، مع ضرورة تجنب ثقب طبقات العزل المائي أثناء التثبيت.

الخطوة الخامسة: تنفيذ طبقات الحماية والردم

يُغطّى الجيوتكستايل بالمواد المحددة بالمخططات، مع تجنب إسقاط الأحجار الثقيلة مباشرةً عليه من ارتفاعات قد تسبب تمزقه.

ولا يُسمح بحركة المعدات الثقيلة مباشرة على القماش المكشوف، بل يجب توفير طبقة ردم أو حماية بسماكة مناسبة قبل مرور المعدات.

الخطوة السادسة: الفحص والاستلام

يجب التأكد من سلامة القماش، ومواقع التراكب، وعدم وجود ثقوب أو تمزقات، ومطابقة المادة المركبة للنشرة الفنية والمواصفات المعتمدة.

ثامناً: حماية الجيوتكستايل أثناء التخزين والتنفيذ

لضمان المحافظة على أداء الجيوتكستايل، يُنصح باتباع الإجراءات التالية:

• تخزين الرولات داخل أغلفتها الواقية، بعيداً عن أشعة الشمس المباشرة والمياه الراكدة والمواد الملوثة.
• عدم سحب الرولات فوق الأسطح الخشنة أو الحادة.
• تقليل مدة التعرض المكشوف لأشعة الشمس، والالتزام بالمدة المسموحة في مواصفات المشروع وتعليمات المصنّع.
• حماية القماش من أعمال اللحام والشرر والحرارة المرتفعة.
• استخدام طبقة ردم أو حماية مناسبة قبل السماح بمرور المعدات.
• إصلاح الأجزاء المتضررة برقع معتمدة، وبمقدار تراكب كافٍ يتوافق مع المواصفات التنفيذية.

تاسعاً: كيف تختار رولات الجيوتكستايل المناسبة لمشروعك؟

قبل شراء الجيوتكستايل، يُنصح المقاول أو المهندس بتحديد الوظيفة الأساسية المطلوبة: هل الهدف حماية العزل، أم الفصل، أم الترشيح، أم تدعيم التربة؟

كما يُنصح بطلب النشرة الفنية (Technical Data Sheet)، ونتائج الفحوصات المخبرية، وبيان نوع المادة الخام، والوزن، ومقاومة الشد والثقب، وخصائص النفاذية، والتوافق مع ظروف المشروع.

ويجب عدم الاكتفاء بالمقارنة السعرية بين منتجين اعتماداً على الوزن فقط، لأن اختلاف خصائص التصنيع ومقاومة الثقب والشد والنفاذية قد يجعل أحدهما غير مناسب للتطبيق المطلوب.



تُعتبر رولات الجيوتكستايل (Geotextile Rolls) من المواد الأساسية في مشاريع الهندسة المدنية الحديثة، لما توفره من حلول فعالة لفصل طبقات التربة، وترشيح المياه، وتحسين أداء أنظمة الصرف، وحماية أغشية العزل المائي.

وتعتمد كفاءة الجيوتكستايل على اختيار النوع المناسب، والتحقق من مطابقته للمواصفات القياسية، وتنفيذ التراكبات والتثبيت والردم والحماية بطريقة صحيحة.
