موانع تسرب المياه (Waterstop): أنواع PVC وSwellable ومواصفاتها واستخداماتها في المنشآت الخرسانية

أنواع موانع تسرب المياه (Waterstop):PVC وSwellable ومواصفاتها واستخداماتها في المنشآت الخرسانية

تُعد موانع تسرب المياه (Waterstop) من أهم المواد المستخدمة في حماية المنشآت الخرسانية من تسرب المياه عبر فواصل الصب والتمدد، خصوصاً في المشاريع التي تتعرض للمياه الجوفية أو لضغط المياه المستمر، مثل خزانات المياه، والمسابح، والأقبية، والأنفاق، ومحطات معالجة المياه.وتتوفر موانع التسرب بأنواع متعددة، أبرزها PVC Waterstop وSwellable Waterstop، ويختلف كل نوع من حيث التركيب الكيميائي، وآلية منع التسرب، وطريقة التركيب، ومدى ملاءمته لحركة الفواصل وضغط المياه.

في هذا المقال  نتعرف إلى أنواع موانع التسرب، ومميزاتها وعيوبها، والمواصفات الفنية التي يجب مراعاتها، وكيفية اختيار النوع المناسب لكل مشروع.



1. ما هو مانع تسرب المياه (Waterstop)؟

مانع التسرب هو عنصر يُستخدم ضمن الفواصل الخرسانية لمنع انتقال المياه من أحد جانبي الفاصل إلى الجانب الآخر.

تُعتبر مناطق التقاء الصبات الخرسانية المختلفة من أكثر المناطق عرضة لتسرب المياه، نتيجة انقطاع استمرارية الصب، أو الحركة المتوقعة بين العناصر، أو ضعف المعالجة والدمك.

وتُقسم الفواصل الخرسانية بصورة رئيسية إلى:

• فواصل الصب (Construction Joints): تتشكل عند تنفيذ الخرسانة على مراحل مختلفة، مثل التقاء القواعد بالجدران أو بين صبتين متتاليتين.

• فواصل التمدد والحركة (Expansion & Movement Joints): تُصمم للسماح بحركة نسبية بين العناصر نتيجة التغيرات الحرارية أو الانكماش أو الهبوط أو الأحمال.

ويعتمد اختيار مانع التسرب على نوع الفاصل وحركته المتوقعة وضغط المياه وظروف التشغيل.

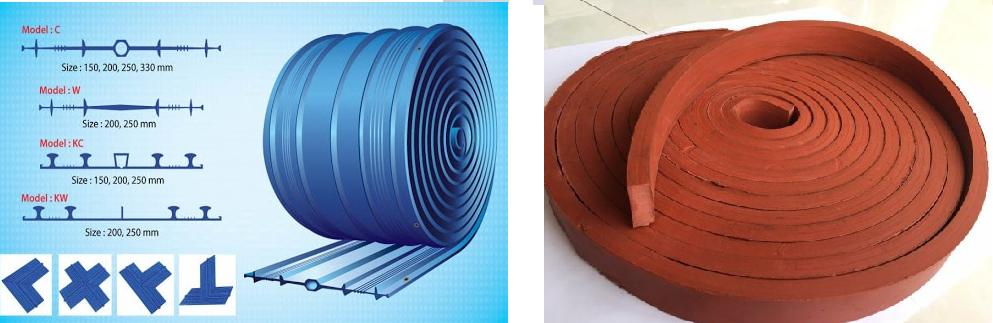

2. موانع التسرب PVC Waterstop

ما هو PVC Waterstop؟

يُصنع هذا النوع من مادة البولي فينيل كلورايد المرن (Flexible Polyvinyl Chloride)، ويأتي على شكل شرائط ذات مقاطع هندسية مختلفة، تُدفن جزئياً داخل الصبة الخرسانية الأولى، وتُستكمل تغطيتها خلال الصبة الثانية.

يعمل PVC Waterstop بوصفه حاجزاً مستمراً يقطع مسار انتقال المياه عبر الفاصل الخرساني.

أنواع PVC Waterstop

أ. Flat Ribbed Waterstop

شريط مسطح مزود بنتوءات طولية تساعد على إحكام تثبيته داخل الخرسانة وزيادة مقاومة مرور المياه حوله. يُستخدم غالباً في فواصل الصب التي لا تتعرض لحركة كبيرة.

ب. Center Bulb Waterstop

يحتوي على تجويف أنبوبي في منتصف المقطع، يسمح باستيعاب الحركة النسبية بين جانبي الفاصل. ويُستخدم في فواصل التمدد والحركة وفق حدود الحركة المسموحة للمقطع المعتمد.

ج. External أو Base Seal Waterstop

يُثبت عند الوجه الخارجي للعنصر الخرساني، ويُستخدم في تطبيقات محددة مثل البلاطات الأرضية والجدران المدفونة، وفق التصميم وطبيعة الفاصل.

مميزات PVC Waterstop

• يشكل حاجزاً مستمراً أمام المياه عند تركيبه بصورة صحيحة.
• يتوفر بمقاطع مناسبة لفواصل الصب وفواصل التمدد.
• يتميز بالمرونة ومقاومة الشد والاستطالة.
• يتحمل ضغط المياه بحسب المقطع وأبعاد الفاصل والتصميم المعتمد.
• يمكن ربط أجزائه باللحام الحراري لتشكيل شبكة متصلة.
• يتمتع بمقاومة جيدة للعديد من المواد الموجودة في التربة والمياه الجوفية، مع ضرورة التحقق من التوافق الكيميائي.

عيوب PVC Waterstop

• يحتاج إلى تثبيت دقيق قبل صب الخرسانة.
• يتطلب عمالة مدربة لتنفيذ اللحامات والوصلات.
• قد يعيق تركيب حديد التسليح أو أعمال الشدة في المناطق المزدحمة.
• قد يؤدي ضعف دمك الخرسانة حول الشريط إلى تعشيش ومسارات تسرب.
• قد يتعرض للتلف أو التصلب عند التخزين المكشوف لفترات طويلة تحت أشعة الشمس.
• يصعب إصلاح العيوب بعد اكتمال الصب دون أعمال معالجة إضافية.

3. موانع التسرب المنتفخة بالماء Swellable Waterstop

ما هو Swellable Waterstop؟

هو مانع تسرب يتميز بقدرته على التمدد أو الانتفاخ عند ملامسة الماء، ما يولد ضغط إحكام داخل الفاصل الخرساني، ويساعد على إغلاق الفراغات الصغيرة والحد من انتقال المياه.

وعلى عكس شرائط PVC التقليدية التي تعمل كحاجز مادي ثابت، يعتمد هذا النوع على خاصية الانتفاخ لتفعيل الإحكام.

الأنواع الرئيسية

أ. Hydrophilic Rubber / Polymer Waterstop

يُصنع من المطاط الصناعي أو البوليمرات المحبة للماء، ويحتوي على مكونات تسمح له بامتصاص الماء والتمدد عند تعرضه للرطوبة.

تختلف سرعة الانتفاخ ونسبته وقدرته على الاحتفاظ بالأداء بعد دورات البلل والجفاف بحسب تركيب المنتج.

ب. Bentonite Waterstop

يعتمد على مادة بنتونايت الصوديوم (Sodium Bentonite) المدمجة عادةً مع مواد رابطة أو مركبات مطاطية.

يمتص البنتونايت الماء ويزداد حجمه داخل الفاصل، مكوناً حاجزاً يحد من مرور المياه.

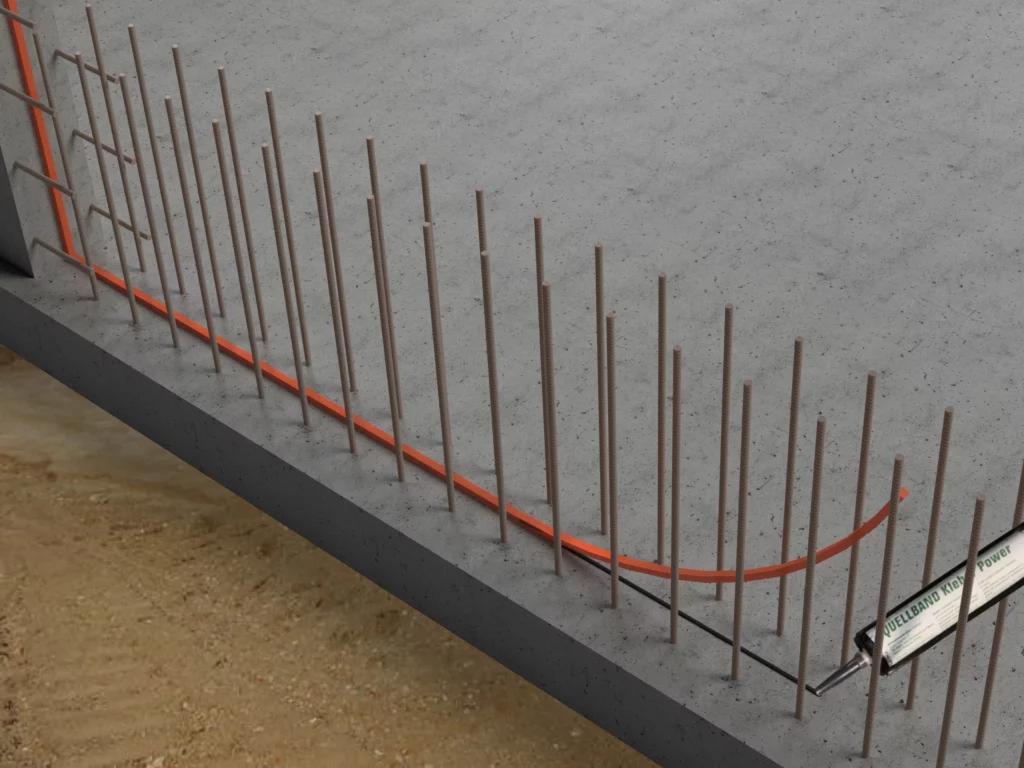

ج. Swellable Sealant

مادة معجون انتفاخية تُطبق بواسطة مسدس حقن، وتُستخدم في التفاصيل الهندسية التي تتطلب تطبيقاً مرناً، مثل بعض الوصلات والأسطح غير المنتظمة، وفق اعتماد الشركة المصنعة.

مميزات Swellable Waterstop

• سهولة وسرعة التركيب مقارنة بكثير من أنظمة PVC المدفونة.
• لا يتطلب عادةً شدة خشبية خاصة لتثبيته.
• مناسب لفواصل الصب الأفقية والرأسية غير المتحركة.
• يمكن استخدام بعض الأنواع حول اختراقات الأنابيب والعناصر الإنشائية.
• يساعد الانتفاخ على إغلاق الفراغات الصغيرة داخل الفاصل.
• يقلل أعمال اللحام والتشكيل المعقدة.
• يتوفر على شكل شرائط جاهزة أو معجون قابل للتطبيق.

عيوب Swellable Waterstop

• لا يُعد عادةً بديلاً مناسباً لموانع التسرب المصممة لفواصل التمدد والحركة الكبيرة.
• قد ينتفخ مبكراً إذا تعرض لمياه الأمطار أو المياه المتجمعة قبل الصب.
• يحتاج إلى غطاء خرساني كافٍ لمقاومة ضغط الانتفاخ.
• تتأثر سرعة الانتفاخ لبعض المنتجات بملوحة المياه وتركيبها الكيميائي.
• تعتمد كفاءته على كثافة الخرسانة وجودة دمكها وتثبيت الشريط.
• بعض المنتجات تحتاج وقتاً بعد التعرض للمياه للوصول إلى درجة الانتفاخ المطلوبة.

4. مقارنة PVC Waterstop وSwellable Waterstop

1. آلية منع تسرب المياه

• PVC : يعمل كحاجز مادي مستمر يمنع مرور المياه عبر الفواصل الخرسانية.
• Swellable : يتمدد عند ملامسة المياه، مما يساعد على إغلاق الفراغات ومنع التسرب.

2. الاستخدام في فواصل الصب (Construction Joints)

• PVC : مناسب لفواصل الصب باستخدام المقاطع المخصصة لذلك.
• Swellable : مناسب جداً لفواصل الصب غير المتحركة، خصوصاً عند التقاء الجدران بالقواعد الخرسانية.

3. الاستخدام في فواصل التمدد (Expansion Joints)

• PVC : مناسب لفواصل التمدد والحركة عند استخدام المقاطع المصممة لذلك، مثل Center Bulb.
• Swellable : غير مناسب عادةً لفواصل التمدد التي تتعرض لحركة مستمرة أو كبيرة.

4. سهولة التركيب

• PVC : يحتاج إلى تثبيت دقيق قبل الصب، وتنفيذ لحامات حرارية عند الوصلات.
• Swellable : أسهل وأسرع في التركيب، حيث يُثبت عادةً على سطح الخرسانة قبل تنفيذ الصبة التالية.

5. مقاومة ضغط المياه

• PVC : يمكن استخدامه في المنشآت المعرضة لضغط مياه مرتفع، وفق المقطع والتصميم المعتمد.
• Swellable : يوفر مقاومة لضغط المياه تعتمد على خصائص المنتج ومقدار الغطاء الخرساني وجودة التنفيذ.

6. القدرة على معالجة الفراغات الصغيرة

• PVC : يعتمد على استمرارية الحاجز وجودة إحاطة الخرسانة به لمنع التسرب.
• Swellable : يتميز بقدرته على الانتفاخ والمساعدة في سد الفراغات الصغيرة داخل الفاصل.

7. التأثر بالعوامل الجوية

• PVC : يحتاج إلى الحماية من التعرض الطويل لأشعة الشمس والحرارة أثناء التخزين.
• Swellable : حساس للتعرض المبكر للمياه أو الأمطار قبل الصب، مما قد يسبب انتفاخه قبل تغطيته بالخرسانة.

8. متطلبات التنفيذ والصيانة

• PVC : يتطلب عناية خاصة بالتثبيت واللحام والدمك الجيد للخرسانة حول المقطع.
• Swellable : يتطلب تنظيف سطح الخرسانة وتثبيت الشريط جيداً وتوفير غطاء خرساني كافٍ.

9. التكلفة الاقتصادية

• PVC : قد تكون تكلفة التركيب أعلى بسبب متطلبات التثبيت واللحام والعمالة المتخصصة.
• Swellable : قد يحقق وفراً في وقت التنفيذ وأجور العمالة، مع اختلاف التكلفة حسب الشركة المصنعة والمواصفات.

10. التطبيقات الأكثر ملاءمة

• PVC : مناسب لخزانات المياه، والمسابح، والأنفاق، والأقبية، وفواصل التمدد والصب.
• Swellable : مناسب لفواصل الصب في القواعد والجدران والأقبية والخزانات، وبعض تفاصيل اختراق الأنابيب.

الخلاصة الفنية

يُفضل استخدام PVC Waterstop عندما يتطلب التصميم معالجة فواصل الحركة والتمدد أو توفير حاجز مائي مستمر داخل الخرسانة، بينما يُعد Swellable Waterstop خياراً عملياً لفواصل الصب غير المتحركة، نظراً لسهولة تركيبه وقدرته على الانتفاخ عند التعرض للمياه.

ويعتمد الاختيار النهائي على نوع الفاصل، وضغط المياه، وسماكة العنصر الخرساني، وظروف التنفيذ، والمواصفات الفنية المعتمدة للمشروع.

5. أين تُستخدم موانع التسرب؟

تستخدم أنظمة Waterstop في عدد كبير من المشاريع الإنشائية، منها:

خزانات المياه: عند التقاء أرضيات الخزانات بالجدران، وعند فواصل الصب والتمدد، لمنع تسرب المياه إلى الخارج.

المسابح: في الفواصل الخرسانية الواقعة بين قاعدة المسبح وجدرانه، وحول بعض اختراقات الأنابيب وفق التفاصيل المعتمدة.

الأقبية والطوابق تحت الأرض: لمنع تسرب المياه الجوفية عبر فواصل الأساسات والجدران.

الأنفاق والمنشآت تحت الأرض: لمعالجة الفواصل المعرضة للمياه الجوفية وضغط المياه.

محطات معالجة المياه: عند الفواصل الخرسانية في الأحواض والمنشآت المائية، مع مراعاة المقاومة الكيميائية.

الجدران الاستنادية والقنوات المائية: في المواقع التي تتطلب منع انتقال المياه عبر الفواصل المصممة لذلك.

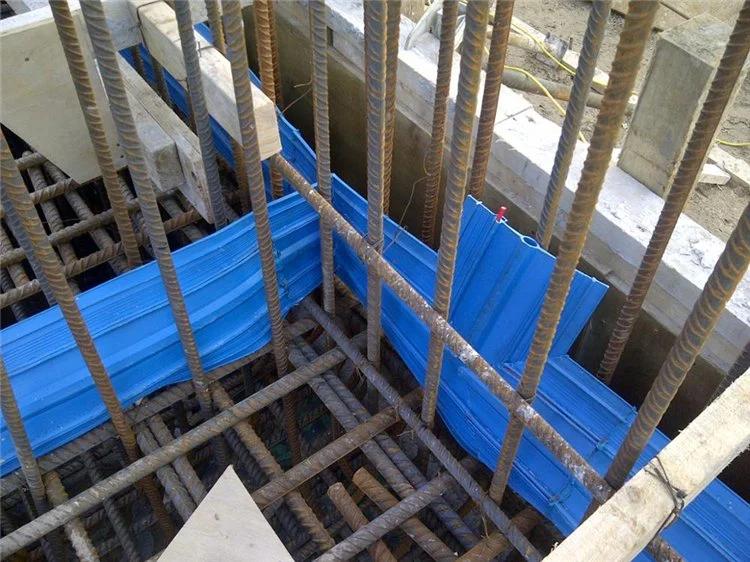

6. طريقة تركيب PVC Waterstop

1. مراجعة المخططات والتأكد من نوع الفاصل والمقطع المطلوب.
2. تثبيت شريط PVC في الموقع المحدد قبل الصب، باستخدام وسائل تثبيت لا تتلف الجزء الفعال منه.
3. التأكد من محاذاة مركز الشريط مع الفاصل، ووجود طول التثبيت المطلوب داخل كل صبة.
4. تنفيذ الوصلات باللحام الحراري باستخدام المعدات المناسبة، والتحقق من استمرارية اللحام.
5. صب الخرسانة الأولى مع المحافظة على وضعية الشريط وعدم إزاحته.
6. تنظيف الجزء الظاهر من الشريط والتأكد من عدم وجود تمزقات أو تلف.
7. استكمال الصبة الثانية مع الدمك الجيد حول الشريط لتجنب التعشيش.

تنبيه: يجب عدم الاكتفاء بتراكب أطراف شرائط PVC دون لحام حراري معتمد؛ لأن الوصلات غير المحكمة تُعد من أكثر نقاط الضعف شيوعاً.

7. طريقة تركيب Swellable Waterstop

1. تنظيف سطح الخرسانة القديمة وإزالة الأتربة والأجزاء الضعيفة والزيوت.
2. معالجة عدم انتظام السطح إذا تطلب ذلك لضمان التلامس الكامل.
3. تحديد مسار الشريط ضمن القطاع الخرساني، مع الالتزام بأقل غطاء خرساني تحدده الشركة المصنعة.
4. تثبيت الشريط باستخدام اللاصق أو التثبيت الميكانيكي المعتمد لنوع المنتج.
5. تنفيذ الوصلات والاستمرارية حول الزوايا والاختراقات طبقاً للنشرة الفنية.
6. حماية الشريط من التعرض المبكر للمياه والأمطار قبل تغطيته بالخرسانة.
7. صب الخرسانة الجديدة ودمكها جيداً حول مانع التسرب.

تحدد بعض الشركات حداً أدنى للغطاء الخرساني يقارب 75–80 ملم للمنتجات المستخدمة في الخرسانة المسلحة، وقد يزيد أو يقل هذا المقدار بحسب المنتج وطبيعة التطبيق. لذلك لا يجوز اعتماد قيمة ثابتة لجميع الأنواع.

8. المواصفات الفنية والفحوصات المطلوبة

مواصفات PVC Waterstop

من أهم الخصائص الفنية التي يجب مراجعتها عند اعتماد المنتج:

• مقاومة الشد (Tensile Strength).
• الاستطالة عند القطع (Elongation at Break).
• مقاومة التمزق (Tear Resistance).
• الصلادة (Shore Hardness).
• امتصاص الماء (Water Absorption).
• مقاومة المواد الكيميائية وتأثير القلويات.
• ملاءمة المقطع لضغط المياه والحركة التصميمية.

وتتضمن المواصفات والطرق المرجعية المستخدمة لبعض منتجات PVC:

• CRD-C 572: مواصفة مرجعية لموانع التسرب من PVC.
• ASTM D638: اختبار خصائص الشد للمواد البلاستيكية.
• ASTM D2240: اختبار الصلادة.
• ASTM D624: اختبار مقاومة التمزق.
• ASTM D570: اختبار امتصاص الماء.

مواصفات Swellable Waterstop

يجب طلب النشرة الفنية والتحقق من:

• المادة الأساسية للمنتج: بوليمر محب للماء أو مطاط أو بنتونايت.
• أبعاد المقطع وطول الرول.
• نسبة الانتفاخ (Swelling Ratio / Volume Change).
• سرعة الانتفاخ تحت ظروف الاختبار المحددة.
• مقاومة ضغط المياه وفق تقرير الاختبار.
• الأداء بعد دورات البلل والجفاف.
• التوافق مع المياه المالحة أو الملوثة كيميائياً.
• الحد الأدنى للغطاء الخرساني.
• طريقة تثبيت الشريط وتنفيذ الوصلات.

مهم: لا تكفي نسبة الانتفاخ وحدها للحكم على كفاءة المنتج؛ إذ يجب التحقق أيضاً من مقاومة ضغط المياه وثبات أدائه داخل الخرسانة.

وفي المشاريع التي تتطلب ملامسة مياه الشرب، يجب التحقق من وجود اعتماد صالح للاستخدام المقصود، مثل NSF/ANSI 61 عند انطباقه.

9. أكثر الأخطاء شيوعاً عند تركيب موانع التسرب

من أبرز الأخطاء التي قد تؤدي إلى تسرب المياه مستقبلاً:

• استخدام شريط منتفخ بالماء داخل فاصل تمدد يتطلب استيعاب حركة كبيرة.
• تركيب مقطع PVC غير مناسب لنوع الفاصل.
• تنفيذ لحامات PVC غير متصلة أو مشوهة.
• عدم تثبيت الشرائط جيداً قبل الصب.
• حدوث تعشيش خرساني حول مانع التسرب.
• تعريض Swellable Waterstop للمياه قبل تغطيته بالخرسانة.
• عدم توفير غطاء خرساني كافٍ للشرائط المنتفخة.
• عدم معالجة تفاصيل الزوايا والتقاطعات واختراقات المواسير.
• استخدام منتجات دون نشرات فنية أو تقارير فحص معتمدة.

10. موانع التسرب والاستدامة في قطاع البناء

يساهم الاختيار الصحيح لموانع التسرب في تحسين العمر الخدمي للمنشآت الخرسانية من خلال تقليل احتمالية تسرب المياه والحاجة إلى أعمال الصيانة والإصلاح المتكررة.

كما تساعد حماية الفواصل على الحد من تعرض حديد التسليح للرطوبة والمواد الضارة المرتبطة بتدهور الخرسانة.

ومع ذلك، تختلف الخصائص البيئية للمنتجات؛ فـPVC مادة بوليمرية، بينما تحتوي بعض الأنظمة المنتفخة على بنتونايت طبيعي ممزوج بمركبات أخرى.

لذلك ينبغي تقييم الاستدامة بناءً على العمر التشغيلي، والمتانة، وتكرار الصيانة، ومعلومات التصنيع، وشهادات المنتج البيئية المتاحة، بدلاً من اعتبار نوع معين صديقاً للبيئة بصورة مطلقة.

11. كيف تختار مانع التسرب المناسب لمشروعك؟

قبل اعتماد Waterstop، ينبغي على المهندس أو المقاول التأكد من:

1. نوع الفاصل: Construction Joint أم Expansion Joint.
2. مستوى المياه الجوفية وضغط المياه التصميمي.
3. الحركة المتوقعة بين العناصر الخرسانية.
4. سماكة العنصر الخرساني والغطاء المتاح.
5. نوع المياه ومدى احتوائها على الأملاح أو المواد الكيميائية.
6. إمكانية تنفيذ اللحامات والتثبيت في الموقع.
7. وجود شهادات الفحص والاعتماد المطلوبة.

في كثير من المشاريع يمكن استخدام PVC Waterstop لفواصل التمدد وSwellable Waterstop لفواصل الصب غير المتحركة ضمن شبكة عزل متكاملة، بشرط اعتماد تفاصيل الربط بين الأنظمة المختلفة.

الخلاصة

تُعد موانع تسرب المياه (Waterstops) جزءاً أساسياً من حماية المنشآت الخرسانية، وخاصة في الخزانات والمسابح والأقبية والمنشآت تحت الأرض.

يتميز PVC Waterstop بتوفر مقاطع متنوعة تسمح بمعالجة فواصل الصب وفواصل الحركة، بينما يتميز Swellable Waterstop بسهولة التركيب وقدرته على الانتفاخ داخل فواصل الصب للمساعدة على منع مرور المياه.

ويظل الاختيار الصحيح للمادة، وجودة التنفيذ، ومطابقة المنتج للمواصفات الفنية المعتمدة، من أهم عوامل نجاح نظام منع التسرب.
